3Dルアービルダー(気分だけ)への道 FUSION360編④



第5回の今回は目の部分の加工になります。埋め込み型の目を入れる部分です(*-∀-)ノ゙

別に目いらんから・・・と思う方は無しで大丈夫ですw

それでは前回製作したルアーボディの続きから(*-∀-)ノ゙

自作ルアー ハンドメイドルアー 作り方 3Dプリンタ

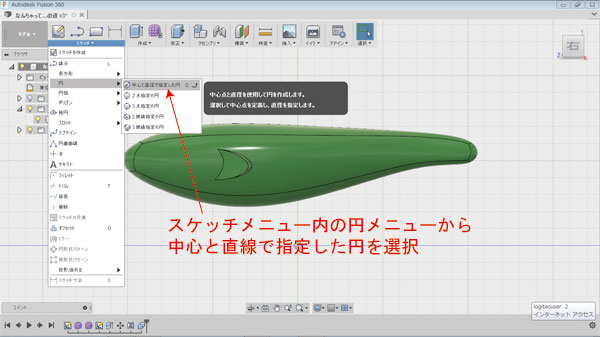

スケッチメニューから円を選択、中心と直線で指定した円をクリック

自作ルアー ハンドメイドルアー 作り方 3Dプリンタ

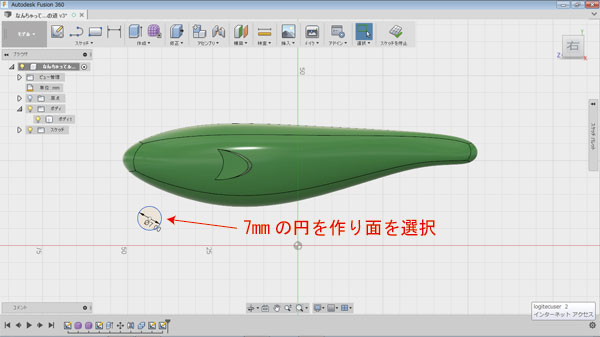

6mmの目玉位を想定して、7mm程の円を描きます。塗装やコートを施していくと小さくなっていきますので、少しだけ大きめに作っておくほうが無難です

自作ルアー ハンドメイドルアー 作り方 3Dプリンタ

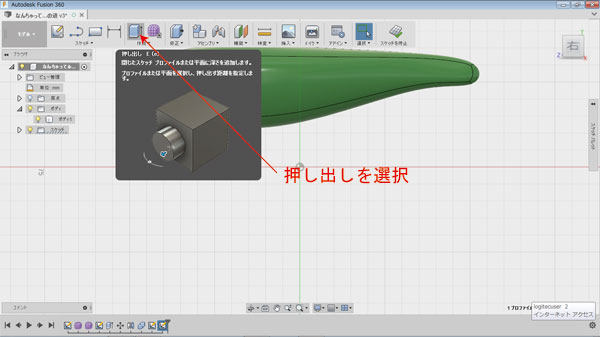

出来上がった円の面を選択して、押し出しをクリック

自作ルアー ハンドメイドルアー 作り方 3Dプリンタ

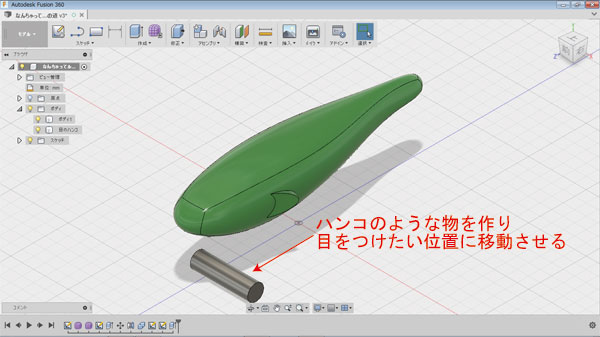

少し長めにハンコのような円柱を作ります。長い方が傾きなどを見やすいのでハンコ位のバランスの大きさにしています

自作ルアー ハンドメイドルアー 作り方 3Dプリンタ

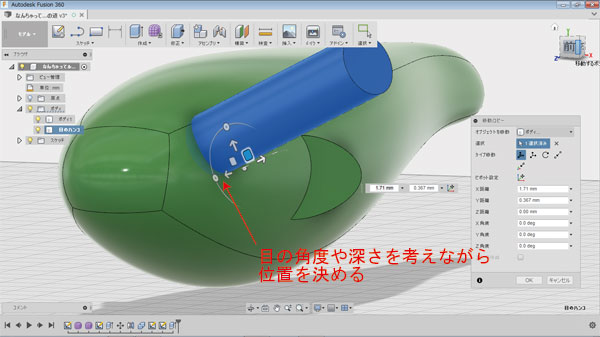

目を施したい場所に均等に1mm程埋め込んだ状態を移動させ回転させながら探りますw





スポンサードリンク








自作ルアー ハンドメイドルアー 作り方 3Dプリンタ

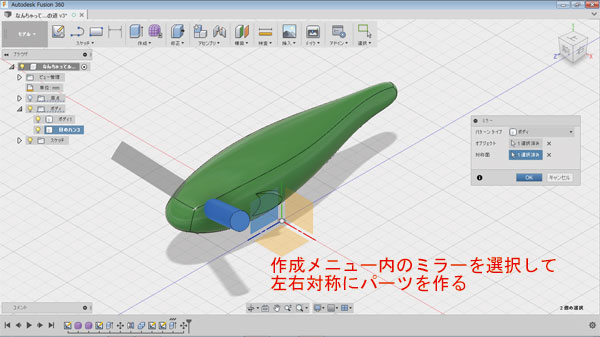

位置が決まったらミラーを製作して、左右対称にハンコを作成!

自作ルアー ハンドメイドルアー 作り方 3Dプリンタ

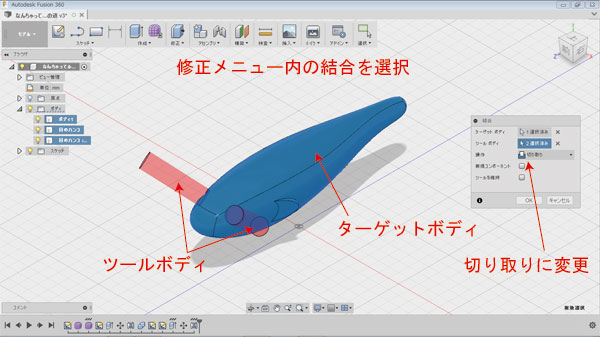

修正メニュー内の結合を選択、ターゲットボディを選択したあと、ツールボディ2個を選択し【切り取り】に変更してOK

自作ルアー ハンドメイドルアー 作り方 3Dプリンタ

これで目を入れ込む場所が出来上がりです(*-∀-)ノ゙ 凄く簡単ww

自作ルアー ハンドメイドルアー 作り方 3Dプリンタ

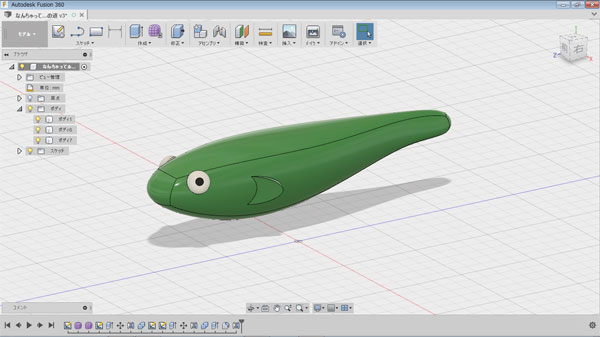

目が入るとこんな間抜けなルアーになっていますwww 次は切り抜きでは無く少し立体的な目の埋め込み結合を説明します。Ctrl+Zキーを連打で目を作る前の状態に戻しますw

自作ルアー ハンドメイドルアー 作り方 3Dプリンタ

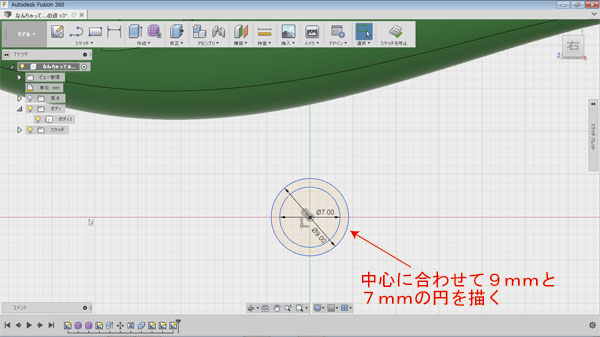

画面を右にして、丁度X軸Y軸の交差する部分を使って、中心に合わせた円を2個スケッチします

自作ルアー ハンドメイドルアー 作り方 3Dプリンタ

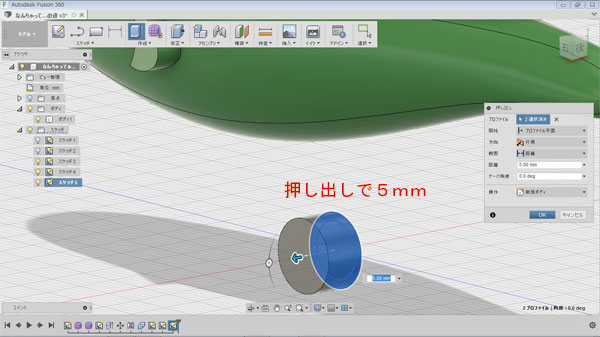

全体の円を5mm押し出して





スポンサードリンク








自作ルアー ハンドメイドルアー 作り方 3Dプリンタ

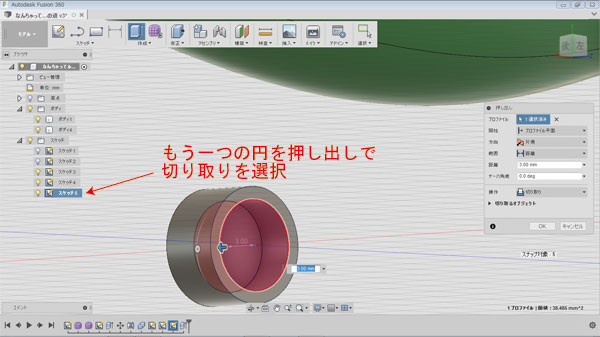

裏側に回って、小さい円を押し出しの切り抜きで作成します。この時にスケッチが隠れている時は円が作れないので、スケッチ横の電球マークを付いた状態にすると先程描いたスケッチが出てきます

自作ルアー ハンドメイドルアー 作り方 3Dプリンタ

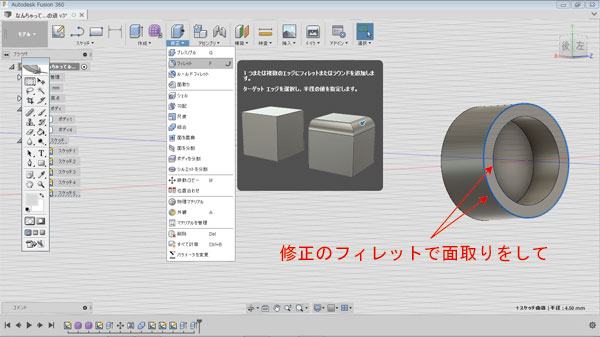

矢印の角の面取りをしていきます。フィレットを使って両方とも滑らかにします

自作ルアー ハンドメイドルアー 作り方 3Dプリンタ

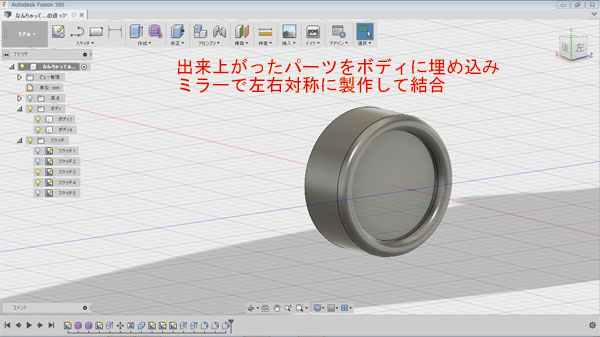

こんな感じでよしとしますw これをいつもと同じ手順で、移動させてボディのいい位置に設置結合させます

自作ルアー ハンドメイドルアー 作り方 3Dプリンタ

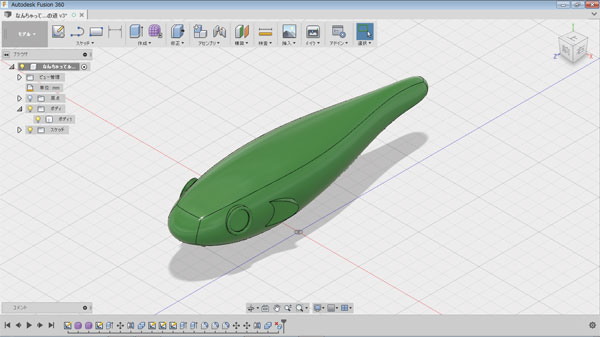

これで完成・・・どんどん何か変なオリジナルルアーになっていくww

次回は内部構造をやっていきます(*-∀-)ノ゙

もう何人も残ってないでしょうけど、自己満足記事として続けていきます( ̄ー ̄;
