3Dルアーデータを公開



今回はヘッポコ管理人がFusion360を使用して製作した、ルアー&雑貨データを誰でも閲覧&ダウンロードして使えるようにできれば・・・・

まぁ3Dプリンタを持っている方も、フォロワーさんや、いつもサイトを見に来ていただいている方にも少しはいらっしゃるようなので多少は役立つかも(*゚∀゚*)!

これから3Dプリンターの導入を考えている方のお役にも立てる?のか?

と言う事でルアーデータをサイトに掲載することにしましたヽ|・ω・|ゞ

と言っても勝手にやって怒られても困るので( ̄ー ̄; きちんAUTODESK様に問い合わせサイトも確認してもらって、内容もご相談したところ・・・

担当の方に『すごいプロジェクトですね!是非ともFusion 360 をご活用ください。』

と言われ・・・いや・・・プロジェクト・・・・ちゃうんですけど・・・( ̄▽ ̄;A 遊び・・・

まぁ、了解も頂けたと言う事で∑d(・ω・*)

管理人が製作したゴミ・・・もとい!そのままプリントアウトもできるルアーデータ&雑貨データをこちらに張り付けていこうと思います

本当にFusion360を触ってまだ1年もたっていない?ような素人の作品なので、プロの方から見れば失笑されること間違いなしではありますが彡(-ω-;)彡

まぁ私は老兵なのでこの後は『老兵は死なず、ただ消えゆくのみ』状態なので

このサイトのこのページを見て、将来ルアービルダーになる方が出るかもしれませんw

そうなればうれしい限りです 老兵は消えゆき次代に希望を託しますw

ダウンロードしたデータはそのまま印刷しても使えますし、履歴をたどって形状を変えたりすることもできます

自由に打ち出したり加工して使ってください∑d(・ω・*)

掲載データは新しく作ったらまたアップして追加していく予定です

これいらんやろ?と言う物も掲載していきますw 履歴が参考になるかもしれませんのでw





スポンサードリンク








◆◆ ハードルアーデータ

【ナマやん 約1oz】

ナマやんF3Dファイルダウンロード (3,749KB)

初めて製作した羽根物のナマやんのデータです。羽根の設定がかなりシビアですw

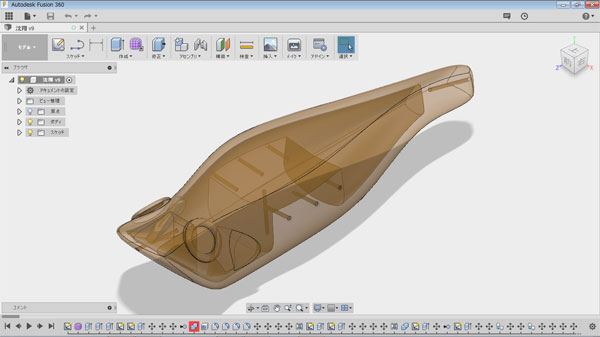

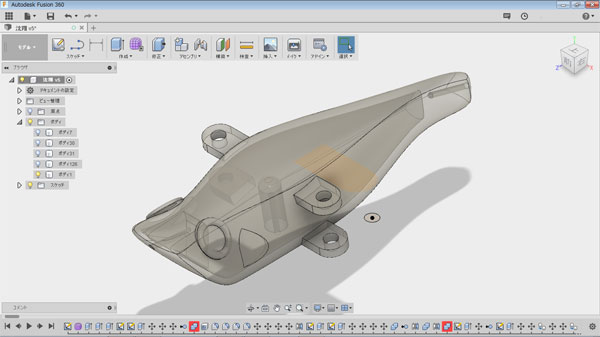

【沈翔 スピニング用羽根物】

沈翔F3Dファイルダウンロード (4,591KB)

スピニング用に限界まで小型化した羽根物です。ULスピニングでもキャストできます。使用ネジはホームセンターで売られている、精密ねじセットで製作可能です

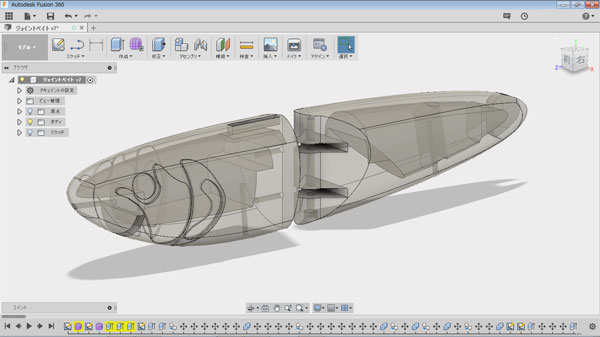

【ハスやん(プロト) 約1.5oz】

ハスやんF3Dファイルダウンロード (6,262KB)

未だ完成しないハスやんのプロトデータです。ビックジョイントベイトとしての使用用途に設計していますが使い方はクランクのように使っています。ジョイント部分の参考にはなるとおもいます

◆◆ ソフトルアーデータ

リサイクルワームの作り方は ⇒ 3Dルアービルダー(気分だけ)への道Ⅱ 3.2"ギルやん完成 バス釣り こちらをご覧ください

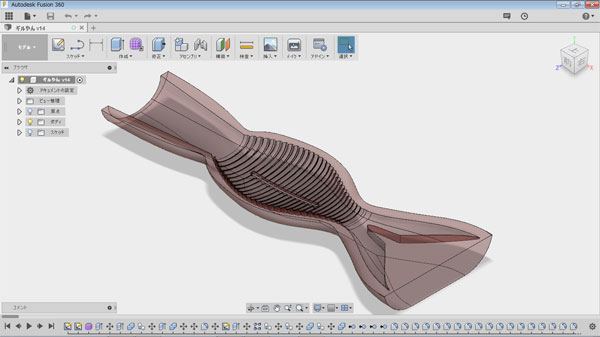

【3.2”ギルやん 約10g】

ギルやんF3Dファイルダウンロード (27,644KB)データ重め

リアクション特化型ワーム、とにかくアクションを入れるとどこに行くかわからないアクションをしますwキャストも決まりにくいw ただ形状的にスキッピングは最高です

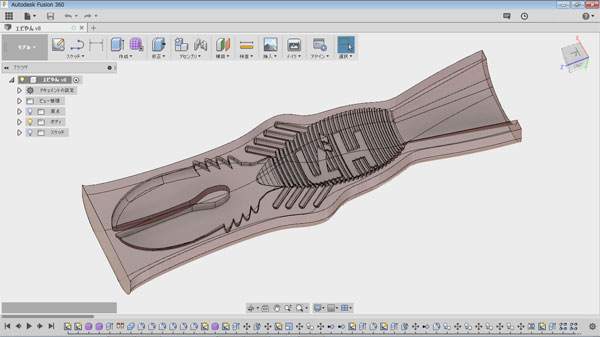

【3.2"エビやん(プロト) 約10g】

エビやんF3Dファイルダウンロード (26,104KB)データ重め

まぁ遊びで作った文字付ワームです。パドル系のクローを付けているので、動きは悪くありませんが、まぁ可もなく不可もなくというワームです

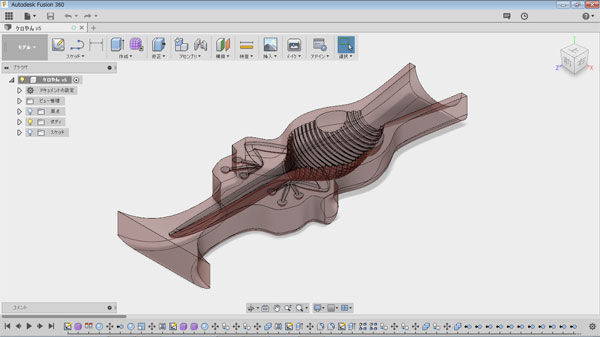

【3.5"ケロやん(プロト) 約11g】

ケロやんF3Dファイルダウンロード (5,376KB)

ボトムのスローリトリーブ用に作ったプロトワームです。テールを加工するかどうか思案中です





スポンサードリンク








◆◆ 雑貨?

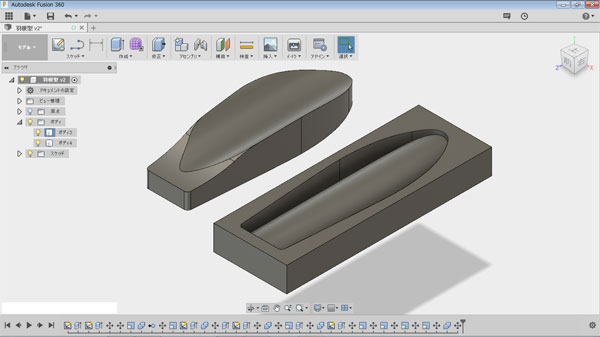

【ナマやんアルミ羽根曲げ型】

ナマやん用アルミ羽根曲げ型F3Dファイルダウンロード (223KB)

切り出したナマやんのアルミ羽根を中に入れて、踏むだけで湾曲の羽根に仕上げる用の型データです

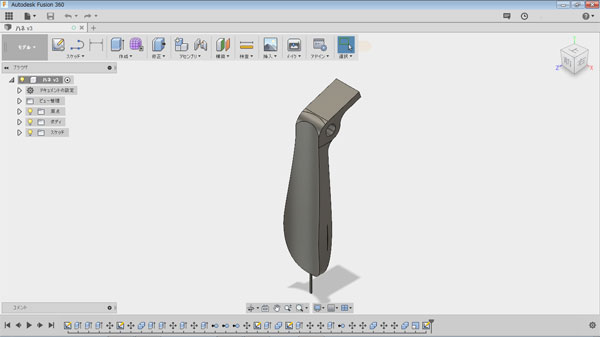

【沈翔専用羽根】

沈翔専用羽根F3Dファイルダウンロード (257KB)

沈翔用の羽根ですが、PLA樹脂ではそこまで強度がありませんので、製作の際はできればポリカのフィラメントを使用するか、最低限ABSフィラメントのほうがいいと思います

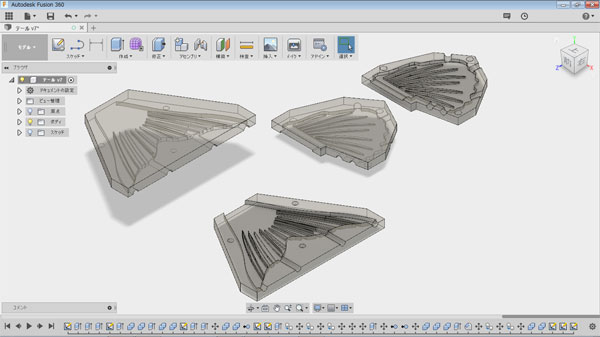

【ハスやん背ビレ&尾ビレ型】

ハスやん用ヒレ型F3Dファイルダウンロード (2,019KB)

グルーガンを溶かし入れて作る型データです 参考ページ⇒ 3Dルアービルダー(気分だけ)への道Ⅱ テールを自作してみる

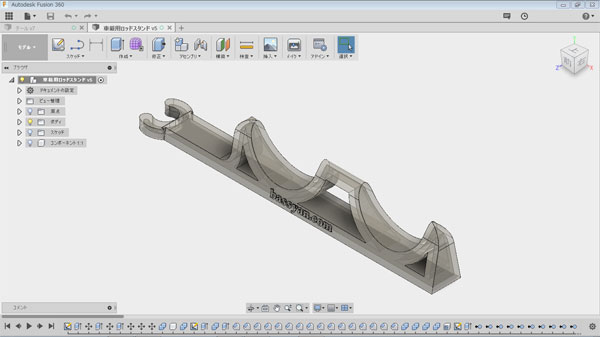

【車載用ロッドホルダー】

ロッドフォルダーF3Dファイルダウンロード (2,881KB)

これはかなり便利!打ち出した後は本体の裏側とロッドが当たる部分に滑り止めを貼れば完璧です。車移動の際にロッドが固定できるのでとても重宝しています。滑り止めがない場合は、100円ショップに売られている隙間テープ(何かクッションの付いたもの)がいい感じです

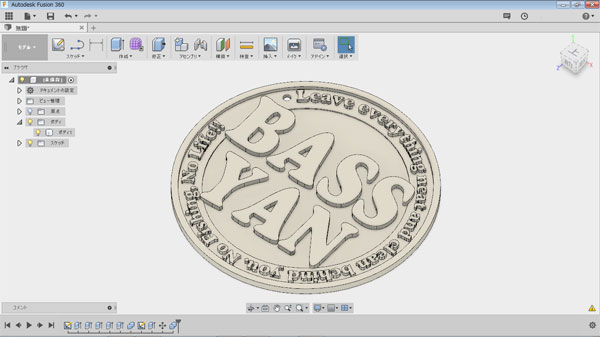

【BASSYANキーホルダー】

キーホルダーF3Dファイルダウンロード (8,776KB)

まぁこういったキーホルダーも簡単に作れますと言うサンプルですw

3Dプリンターをお持ちでない方も、AUTODESKのfusion360は無料で使えるソフトです

ソフトをインストールして、データをダウンロードして加工したりまでは、無料で出来ますので、一度遊んでみるのもお勧めです

そんな高いプリンター買えへん!と思われている方も、今では価格も普通のインクジェットプリンターと変わらない価格まで安くなっています

管理人が使用している ALUNAR-M508 3Dプリンターキット Reprap Prusa i3 この未組立の機種は3万円以下で購入できます。この記事の時は26999円∑d(・ω・*)

この3万円以下の価格を高いなぁ・・・と思う方!1ozクラスのビックベイト1個作るのに70円~80円(+電気代)で製作可能です 5000円前後の市販品とは違ってロストも怖くない!まぁ寂しさは残りますが・・・

クランクやバイブレーションなどなら1個50円~60円ですw しかも自分のオリジナル(*゚∀゚*)!

『少しでも興味を持ったこと、やってみたいと思ったことは、結果はともあれ手をつけてみよう。幸福の芽はそこから芽生え始める。』 HONDAの創業者である本田宗一郎氏の言葉ですがええ言葉ですねぇ(〃ω〃) 失敗してもええからやるのですw

自分で作ったハンドメイドルアーで釣った時の喜びは、まぁ普通で釣った魚では味わえない喜びがあります、軽く通常の3倍嬉しいですΣd(ゝω・o)

但し!楽しいですがそれなりに苦労もする、ルアービルダー生活( ̄ー ̄; 必ず次々と問題も起こりますw 苦情は一切お伺いしておりませんwww[壁]д・)チラッ
